Dans la conception d’un mur-rideau ou d’une façade vitrée commerciale, deux solutions reviennent constamment sur la table à dessin des architectes : le shadow box et le panneau tympan (aussi appelé back-pan). À première vue, les deux remplissent une fonction similaire — habiller les zones opaques d’une façade vitrée — mais leurs implications techniques, esthétiques et budgétaires sont radicalement différentes.
Ce guide vous aide à trancher entre ces deux solutions en fonction des contraintes réelles de votre projet : performance thermique, esthétique recherchée, budget, et délais de fabrication.
Qu'est-ce qu'un panneau tympan (back-pan) ?
Le panneau tympan, ou back-pan, est un panneau isolé installé derrière la portion vitrée opaque d’un mur-rideau, généralement au niveau des dalles de plancher. Sa fonction est avant tout technique : assurer la continuité de l’enveloppe thermique du bâtiment dans les zones non vitrées.
Chez Cyrell AMP, nous fabriquons plusieurs configurations de tympans (AMP-2, AMP-3, AMP-4, AMP-7) adaptées aux différentes géométries de mur-rideau. Leur composition typique :
- Tôle en acier galvanisé prime G90-20GA (avec face extérieure peinte ou avec finition selon le projet)
- Isolant Rockwool CurtainRock en laine de roche, d’épaisseur variable selon la performance requise
- Isolant fixé par chevilles soudées (clous)
- Soudure en continu sur les arêtes, scellant à l’intérieur
- Peinture riche en zinc sur les surfaces soudées (conforme CAN/CGSB 1.171-98, VOC < 340 g/l)
- Renforts au 24″ centre-à-centre
Cette construction soudée et isolée fait du tympan une pièce maîtresse de la performance énergétique du bâtiment. L’isolant Rockwool CurtainRock utilisé est incombustible (essai CAN/ULC S114), avec un point de fusion d’environ 1177 °C et un facteur R de 4,2 par pouce. Il est également perméable à la vapeur d’eau tout en restant imperméable à l’eau liquide — exactement ce que demande un mur-rideau performant. Le tympan participe directement à l’atteinte des cibles LEED et du Code national de l’énergie pour les bâtiments.
Qu'est-ce qu'un shadow box ?
Le shadow box est, à l’inverse, une solution principalement esthétique. Il s’agit d’une boîte ouverte intégrée derrière le vitrage qui crée une illusion de profondeur et donne à la façade un rendu uniforme, comme si toute la surface était vitrée — même les zones opaques.
La construction Cyrell d’un shadow box typique combine :
- Un panneau extérieur en aluminium peint (ou option double aluminium / double acier galvanisé selon le projet)
- Une panne arrière en acier galvanisé (back-pan structurel)
- L’isolant Rockwool CurtainRock entre les deux, fixé par chevilles d’acier soudées
- Des espaceurs en PVC pour éviter le contact galvanique entre l’aluminium et l’acier galvanisé
- Des rivets en acier inoxydable
- Un scellant au silicone sur tout le périmètre
- Des renforts au 24″ centre-à-centre, ou ajustés selon les exigences du projet
Cette construction soignée n’est pas un détail : c’est ce qui distingue un shadow box durable d’un produit qui se déforme ou se corrode après quelques années. Les espaceurs PVC, en particulier, sont essentiels pour empêcher la corrosion galvanique aluminium-acier — un piège classique dans les fabrications bas de gamme.
Comparatif : shadow box vs panneau tympan
1. Fonction principale
Le panneau tympan vise la performance thermique et l’étanchéité de l’enveloppe. Le shadow box, lui, vise un effet visuel — uniformiser la lecture d’une façade en alignant l’apparence des zones opaques sur celle des zones vitrées.
2. Performance énergétique
Le tympan, avec son isolant Rockwool CurtainRock de plusieurs pouces d’épaisseur, atteint des valeurs R substantielles (généralement de R-12 à R-25 selon l’épaisseur retenue, sur la base de 4,2 par pouce). Le shadow box seul n’a aucune valeur isolante significative. Dans un projet performant, le shadow box est presque toujours combiné à un tympan en arrière-plan ou intègre directement l’isolant CurtainRock pour assurer la continuité thermique.
3. Esthétique
Le shadow box offre un rendu plus haut de gamme et permet une façade visuellement continue, prisée dans les édifices de prestige : sièges sociaux, hôtels, condos de luxe, institutions culturelles. Le tympan visible (sans shadow box) peut être anodisé ou peint dans des teintes recherchées, mais il crée une discontinuité visible entre verre et opaque.
4. Budget
Un shadow box coûte sensiblement plus cher qu’un tympan seul : il faut compter le coût du panneau aluminium peint, du back-pan acier galvanisé, des espaceurs PVC, des rivets inox et du scellant, plus les ajustements de mur-rideau pour l’intégration. Pour un projet où le budget est serré, un tympan avec finition soignée peut suffire amplement.
5. Complexité de fabrication
Le shadow box exige une précision géométrique extrême : tout défaut de pliage, de soudure ou de finition est amplifié par la lecture à travers le vitrage. C’est un produit qui se fabrique dans un environnement industriel équipé en machines à commande numérique de haute précision, avec un contrôle rigoureux de la planéité des panneaux.
Quand choisir le panneau tympan ?
Le tympan seul est le bon choix lorsque :
- Le bâtiment est commercial, institutionnel ou industriel à budget contrôlé
- La performance thermique et la conformité aux codes sont les priorités
- Les zones opaques peuvent être visibles sans nuire à l’esthétique recherchée
- Le revêtement extérieur du bâtiment n’est pas un mur-rideau pleine hauteur
Quand choisir le shadow box ?
Le shadow box devient pertinent dans les cas suivants :
- La façade est un mur-rideau visuellement continu (pleine hauteur, étages multiples)
- Le projet vise un standing élevé : édifices corporatifs, hôtels, condos haut de gamme
- L’architecte cherche à uniformiser le rendu opaque/transparent vu de l’extérieur
- Le budget permet l’investissement esthétique additionnel
Erreurs fréquentes à éviter
- Choisir un shadow box sans tympan ou sans isolation intégrée : la performance énergétique du bâtiment en souffre directement.
- Combiner aluminium et acier galvanisé sans espaceurs PVC : la corrosion galvanique attaque l’aluminium en quelques années.
- Sous-estimer la gestion de l’air et de l’humidité dans le shadow box : avec les trous d’égouttement et la ventilation appropriée (le tympan AMP-7 en intègre par exemple, oblongs 0,625 × 0,375 po au 12″ c/c), on évite la condensation et la déformation visuelle du panneau de fond.
- Imposer une teinte trop claire pour le fond du shadow box : les reflets et la condensation deviennent plus visibles. Le noir mat ou les gris foncés sont souvent préférés.
- Confier la fabrication à un atelier non spécialisé en panneaux de grandes dimensions : les défauts de planéité sont fatals dans un shadow box.\

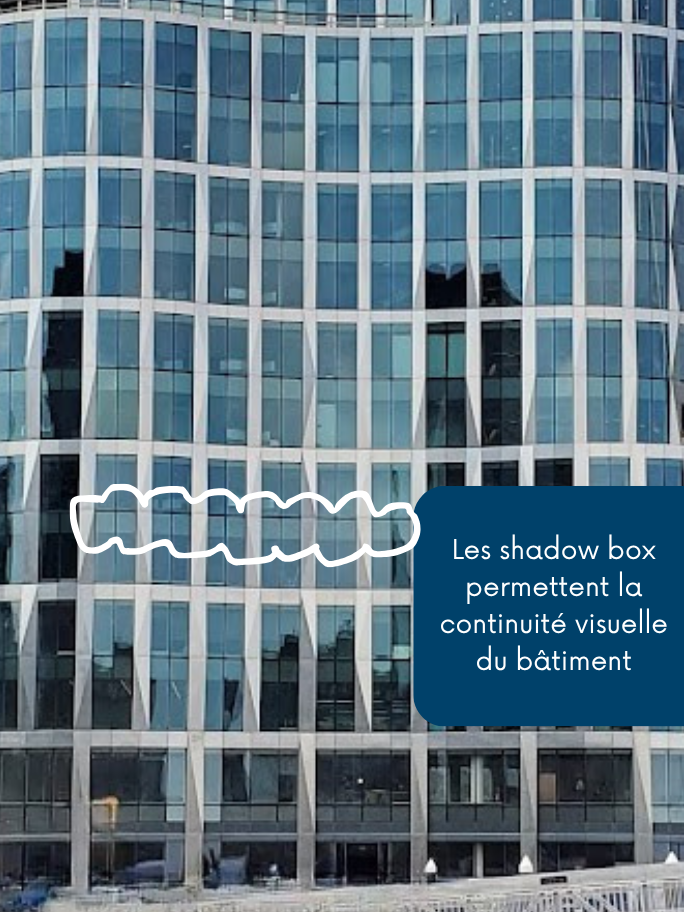

Cas concret : MassMutual à Fan Pier, Boston
Un projet de 2019 illustre parfaitement pourquoi le shadow box justifie son coût : la tour MassMutual au 10 Fan Pier Boulevard, dans le Seaport District de Boston. Ce siège social de 17 étages conçu par Elkus Manfredi Architects présente une façade courbe et ondulée, avec des panneaux vitrés facettés qui suivent la géométrie cylindrique du bâtiment.
En plus des panneaux en acier inoxydable, Cyrell AMP a fabriqué les shadow box qui habillent les zones opaques de cette façade. L’enjeu de conception était clair : préserver une continuité visuelle parfaite sur toute la hauteur du bâtiment, sans avoir à recourir à des verres teintés additionnels pour dissimuler les dalles de plancher ou les zones techniques.
Le shadow box a permis de résoudre ce défi élégamment. Vue de l’extérieur, la façade lit comme une seule surface vitrée cohérente qui épouse la courbure du bâtiment. Le rendu profond et uniforme du shadow box aligne l’apparence des zones opaques sur celle des zones vitrées, sans rupture visible et sans artifice de vitrage supplémentaire.
C’est exactement le type de projet où le shadow box justifie son investissement : un bâtiment de standing élevé (siège social visant LEED Platinum), une façade dont la continuité visuelle est critique, et une équipe d’architectes qui recherche la précision jusque dans les détails les moins visibles.
Conclusion : une question de hiérarchie des priorités
Si votre projet exige avant tout une enveloppe performante et budgétairement maîtrisée, le panneau tympan demeure la solution la plus rationnelle. Si vous concevez un édifice où la signature visuelle prime — comme dans le cas de MassMutual à Fan Pier — le shadow box justifie pleinement l’investissement supplémentaire.
Chez Cyrell AMP, nous fabriquons les deux solutions dans notre usine de Beloeil. Notre maîtrise des fiches techniques AMP-2 à AMP-7 (tympans) et de la construction shadow box (aluminium peint, back-pan galvanisé, isolation Rockwool CurtainRock, espaceurs PVC, rivets inox) nous permet d’accompagner les architectes dès la phase de conception pour optimiser le rapport performance/esthétique/budget de chaque projet.
Vous travaillez sur un projet de mur-rideau et hésitez entre les deux solutions ? Contactez notre équipe de conception pour une analyse personnalisée de votre dossier.
